Thin Wall Aluminum Pipe | Tubing
Thin Wall Aluminum Pipe refers to aluminum tubing characterized by a relatively small wall thickness compared to its outer diameter. Typically made from lightweight aluminum alloys, these pipes boast exceptional properties such as light weight, corrosion resistance, high ductility, and excellent machinability. Due to these advantages, thin wall aluminum pipes are extensively used across diverse industries, including aerospace, automotive manufacturing, electronic components, and architectural decoration.
Thin Wall Tube: A wall thickness to outer diameter ratio ranging from 1/20 to 1/40.
Ultra-Thin Wall Tube: A wall thickness of less than 1 mm with a wall thickness to outer diameter ratio lower than 1/50.
Thin Wall Aluminum Tube Extrusion Process
Сайт процесс экструзии is ideal for producing thin wall aluminum tubes with wall thicknesses that meet the needs of most industrial applications. It enables the creation of strong, durable, and lightweight tubing with consistent structural integrity.
Key Capabilities of the Extruded Thin Wall Aluminum Tubes
- Диапазон толщины стенок:
- Industrial Applications: Wall thickness can range between 1 mm–2 mm, depending on the tube diameter.
- Small-Diameter Applications: For smaller diameters (e.g., <10 mm), wall thickness can reach as low as 0.8 mm, particularly suited for moderate-precision applications.
- Wall Thickness to Diameter Ratio (t/D):
Extrusion allows for a minimum t/D ratio of approximately 1/30, creating thin and lightweight tubes without compromising their strength and performance. - Typical Size Range:
- Outer diameters: 3 mm–100 mm
- Wall thicknesses: 0.8 mm–3 mm
Applications of Extruded Thin Wall Tubes:
The extruded thin wall aluminum tubes are widely used in промышленный, automotive, and construction applications, where moderate precision and lightweight performance are critical.

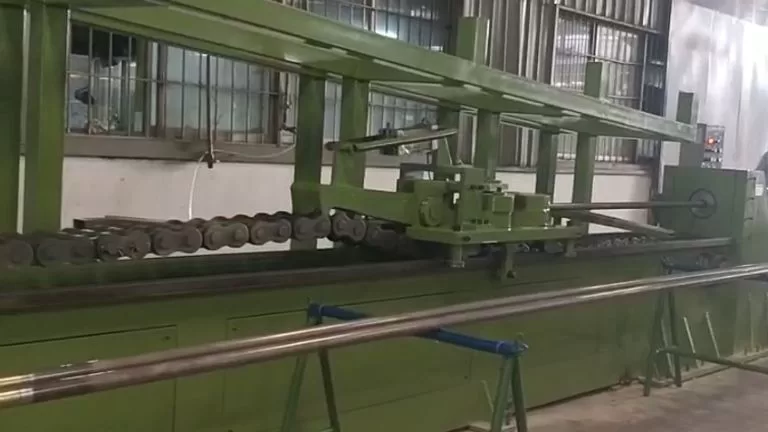

Ultra-Thin Wall Aluminum Pipe Cold Drawing/Pulling
Cold drawing or pulling processes are highly specialized methods for manufacturing ultra-thin wall aluminum tubing. These techniques enable the production of exceptionally precise and lightweight tubes while maintaining superior dimensional uniformity.
Key Capabilities of the Ultra-Thin Wall Aluminum Tubes
- Achievable Minimum Wall Thickness:
- Small-Diameter Tubes (<20 mm): Wall thicknesses as thin as 0.2 mm–0.5 mm can be achieved.
- Medium-Diameter Tubes (20–100 mm): Wall thicknesses can range from 0.4 mm–0.8 mm.
- Large-Diameter Tubes (>100 mm): Wall thicknesses can be as low as 1 mm.
Wall Thickness to Diameter Ratio (t/D):
Cold drawing can achieve an ultra-thin t/D ratio as small as 1/50 or even 1/100. For example:- A tube with a 50 mm outer diameter can have a wall thickness of just 0.5 mm, providing exceptional weight reduction while maintaining adequate structural strength.
- High Dimensional Precision and Uniformity:
The cold drawing process creates ultra-thin wall tubing with superior consistency in wall thickness, ensuring optimal performance in high-precision applications.
Applications of Ultra-Thin Wall Tubes:
Ultra-thin wall aluminum tubing is widely used in advanced applications that require minimal weight and maximum efficiency, such as medical equipment, aerospace systems, heat exchangers, and electronic components. These tubes are ideal where high precision, excellent surface finish, and reliable structural performance are critical.
Aluminum Alloys for Thin Wall Aluminum Tubing
Thin wall aluminum tubing is commonly manufactured using the following aluminum alloys, selected to meet various performance requirements:
1100 Aluminum Alloy
- Характеристики: High-purity aluminum with excellent ductility and corrosion resistance, though relatively low in strength.
- Приложения: Ideal for chemical equipment or decorative pipelines where high corrosion resistance and formability are required.
3003 Aluminum Alloy
- Характеристики: An aluminum-manganese alloy with superior corrosion resistance and moderate strength.
- Приложения: Frequently used in cooling tubes for air conditioners, oil pipes, and other applications requiring corrosion resistance.
5052 Aluminum Alloy
- Характеристики: Higher strength compared to 3003 and excellent anti-oxidation properties. It also offers outstanding corrosion resistance, especially in marine environments.
- Приложения: Suitable for marine equipment, chemical pipelines, and pressure tubing.
Алюминиевый сплав 6061
- Характеристики: A high-strength aluminum alloy with excellent weldability and corrosion resistance. It is highly reliable for applications involving significant structural loads.
- Приложения: Widely used for thin wall tubing in load-bearing scenarios such as in construction, automotive, and high-stress industrial applications.
Алюминиевый сплав 6063
- Характеристики: Medium strength with an aesthetically smooth surface finish, making it ideal for decorative and architectural applications.
- Приложения: Commonly used in window frames, curtain walls, furniture manufacturing, and other decorative profiles.
Алюминиевый сплав 7075
- Характеристики: Extremely high strength combined with good performance in harsh environments.
- Приложения: Perfect for aerospace, automotive, and other sectors requiring ultra-thin wall tubing with high strength and lightweight properties.
Варианты отделки поверхности
1. Анодирование
Anodizing forms a protective oxide layer on the aluminum surface, enhancing corrosion and wear resistance. It also allows for matte, glossy, or colored finishes, making it suitable for decorative and architectural applications.
2. Electrophoretic Coating (E-Coating)
E-coating applies a smooth, uniform layer to aluminum tubes, offering excellent corrosion and UV resistance. It provides a glossy finish and is commonly used in decorative, automotive, and furniture applications.
3. Порошковое покрытие
Powder coating creates a durable, weather-resistant layer using a dry powder cured on the surface. Available in various colors and textures, it is ideal for architectural, outdoor, and decorative uses.
Aluminum Tube Manufacturing Capabilities
HTS-ALU, headquartered in Eastern China, specializes in providing comprehensive aluminum tube manufacturing solutions. Our expertise spans custom mold design, precision extrusion, advanced cold drawing, and high-quality surface finishing.
Мы обладаем опытом разработки и производства экструзионных пресс-форм на собственном производстве, что обеспечивает точность и эффективность изготовления алюминиевых профилей. Наша опытная команда работает в тесном сотрудничестве с клиентами, разрабатывая индивидуальные пресс-формы на основе чертежей или образцов, обеспечивая оптимальную производительность в соответствии с их конкретными требованиями. Как правило, процесс изготовления пресс-формы занимает около 7 дней, после чего мы предоставляем образцы для подтверждения клиентом перед началом полномасштабного производства.
На нашем производстве установлено более 40 современных экструзионных линий, оснащенных передовым оборудованием, таким как мощный 6000-тонный экструзионный пресс. Это позволяет создавать алюминиевые профили различных размеров и форм, начиная от стандартных промышленных применений и заканчивая специализированными изделиями, такими как профили с терморазрывом для элитных дверей и окон. Гибкость наших возможностей по экструзии позволяет нам обслуживать широкий спектр отраслей, включая строительство и точное машиностроение.
Our advanced cold drawing process is ideal for manufacturing ultra-thin wall aluminum tubes with superior accuracy and surface quality. Cold drawing enhances mechanical properties, including strength and dimensional uniformity, making it suitable for applications requiring high precision and lightweight components, such as medical equipment, heat exchangers, and aerospace systems.
Для повышения долговечности и визуальной привлекательности мы предлагаем различные решения по обработке поверхности. К ним относятся анодирование для повышения коррозионной стойкости, порошковое покрытие для получения яркой отделки, фторуглеродное покрытие для повышения устойчивости к атмосферным воздействиям и технология передачи текстуры древесины для создания элегантных, естественных дизайнов. Эти виды обработки могут настраиваться в соответствии с конкретными эстетическими и функциональными потребностями, гарантируя, что профили не только хорошо работают, но и выглядят исключительно привлекательно.
Наша фабрика
Наш завод оснащен 40 экструзионными производственными линиями для эффективного производства алюминиевого профиля. У нас есть одна линия анодирования и электрофореза, а также две машины вертикального напыления и две машины горизонтального напыления для обработки поверхности. Кроме того, мы располагаем двумя пескоструйными машинами и шестью линиями для трансферной печати по дереву, что позволяет нам выполнять различные эстетические виды отделки. Для поддержки производства у нас есть печи для литья алюминиевых прутков, печи для старения, печи для отжига, оборудование для обработки водяного охлаждения и механическое оборудование, что обеспечивает все возможности для выпуска высококачественной продукции.
Custom Thin Wall Aluminum Pipe from Us
1. Precision and Quality: We specialize in producing ultra-thin wall aluminum pipes with exceptional accuracy, consistent dimensions, and superior strength through advanced cold drawingtechniques.
2. Custom Solutions: With in-house mold design and flexible production capabilities, we tailor aluminum pipes to meet your exact requirements, from unique shapes to precise tolerances.
3. Premium Materials: We use high-quality aluminum alloys like 6061, 6063, and 7075, offering excellent corrosion resistance, lightweight strength, and durability for a wide range of industries.
4. High-Quality Finishes: Choose from various surface treatments, including анодирование, порошковое покрытие, и electrophoretic coating, for enhanced corrosion protection and professional aesthetics.
5. Trusted Manufacturing Partner: With advanced production technology, industry expertise, and reliable quality control, we are dedicated to delivering aluminum pipes that meet your needs with efficiency and reliability.
Другие сопутствующие товары
RFQ экструдированного алюминиевого профиля
Алюминиевые экструзии подвергаются различным видам обработки поверхности для улучшения эстетики, коррозионной стойкости и функциональности. Вот распространенные методы обработки поверхности, используемые в промышленности:
Основные методы обработки поверхности
Анодирование (окисление)
- Процесс: Контролируемый электрохимический процесс, в результате которого на поверхности алюминия образуется защитный оксидный слой.
- Характеристики:
- Обеспечивает долговечное, устойчивое к коррозии и экологически безопасное покрытие.
- Создает металлическую отделку с различными естественными оттенками (например, серебристый, черный, бронзовый).
- Повышает твердость поверхности и защищает от царапин.
- Приложения: Архитектурные рамы, декоративные профили, радиаторы.
Покрытие для электрофореза (E-Coating)
- Процесс: После анодирования алюминий покрывается краской с помощью электрохимического процесса.
- Характеристики:
- Повышает коррозионную стойкость и обеспечивает гладкую, глянцевую поверхность.
- Обеспечивает большую вариативность цвета и текстуры по сравнению с анодированием.
- Приложения: Мебельные профили, внутренние архитектурные компоненты.
Порошковое покрытие
- Процесс: Электростатическое нанесение порошковой краски с последующим отверждением при высокой температуре для образования твердого покрытия.
- Характеристики:
- Широкое разнообразие цветов и текстур.
- Отличная устойчивость к атмосферным воздействиям и защита от коррозии.
- Экономичность и высокая универсальность.
- Приложения: Наружные рамы, заборы, перила, общепромышленное использование.
Покрытие PVDF (поливинилиденфторид)
- Процесс: Специализированное фторполимерное покрытие наносится в несколько слоев, обычно на предварительно обработанную поверхность.
- Характеристики:
- Исключительная устойчивость к атмосферным воздействиям и УФ-излучению.
- Высокопрочная, устойчивая к выцветанию, мелению и химическим повреждениям.
- Идеально подходит для длительного использования на открытом воздухе.
- Приложения: Навесные стены, высокоэффективные архитектурные фасады.
Трансферная печать по дереву
- Процесс: Процесс термотрансферной печати, при котором на предварительно покрытую алюминиевую поверхность наносится эффект древесной текстуры.
- Характеристики:
- Имитирует внешний вид дерева, сохраняя при этом прочность алюминия.
- Легкая и устойчивая к атмосферным воздействиям альтернатива натуральному дереву.
- Приложения: Мебель, декоративные покрытия, наружные панели.
Ламинирование пленкой
- Процесс: Клеевое нанесение защитной или декоративной пленки на алюминиевую поверхность.
- Характеристики:
- Обеспечивает глянцевую, текстурированную или узорчатую отделку.
- Часто используется для нанесения покрытий, требующих особой текстуры, например, мрамора или эффекта кожи.
- Приложения: Декор интерьера, окна.
Процессы предварительной обработки
Перед обработкой поверхность алюминия может быть предварительно обработана для получения определенной текстуры или отделки:
Чистка/полировка
- Устраняет дефекты поверхности и создает гладкую, отражающую поверхность.
- Часто используется в декоративных целях.
Шлифовка/зачистка
- Применяя абразивные материалы, можно получить матовую или сатиновую поверхность.
Дробеструйная/пескоструйная обработка
- Распыляет абразивные материалы с высокой скоростью для создания текстурированной поверхности, часто используется перед анодированием для придания однородного вида.
Растяжка и выравнивание натяжения
- Выпрямляет алюминиевый профиль и улучшает точность формы после экструзии.
Сравнительная таблица стоимости и долговечности
| Метод лечения | Стоимость процесса | Долговечность поверхности | Устойчивость к погодным условиям | Приложения |
|---|---|---|---|---|
| Анодирование (окисление) | Средний | Очень прочный | Высокий | Архитектурные рамы, промышленные детали. |
| Электрофорез (E-покрытие) | Средний и высокий | Прочный | Средний | Мебель, детали интерьера, декоративные элементы. |
| Порошковое покрытие | Средний | Высокая прочность | Высокий | Наружные рамы, промышленные светильники. |
| Покрытие PVDF | Высокий | Чрезвычайно прочный | Превосходно | Навесные потолки, элитные экстерьеры. |
| Печать на дереве | Средний | Умеренная (зависит от верхнего покрытия) | Средний | Декоративные панели, мебель. |
| Ламинирование пленкой | Низкий-средний | Умеренный | Низкий | Украшения для помещений, окна. |
| Чистка/пескоструйная обработка (предварительная обработка) | Низкий | Неприменимо (только подготовка) | Н/Д | Подготовка к дальнейшему лечению. |
. Анодирование (окисление)
- Общие цвета:
Натуральное серебро
Черный
Шампанское
Светлая бронза
Темная бронза
Золото
2. Электрофорезное покрытие (E-Coating)
- Общие цвета:
Черный
Шампанское
Светлая бронза
Темная бронза
Нестандартные цвета металлик
3. Порошковое покрытие
- Цвета:
Можно подобрать любой цвет, основываясь на Таблица цветов RAL.
Предлагает такие текстуры, как матовая, глянцевая, сатиновая и индивидуальная отделка.
4. Покрытие PVDF (поливинилиденфторид)
- Цвета:
Также настраивается с помощью Таблица цветов RAL.
Высокотехнологичная отделка с матовым или глянцевым эффектом.
5. Трансферная печать по дереву
- Цвета и узоры:
Имитирует различные породы дерева (например, дуб, орех, тик, красное дерево).
Возможна пошив по индивидуальным образцам.
6. Ламинирование пленки
- Цвета и узоры:
Включает в себя такие текстуры, как мрамор, кожа и однотонные цвета.
Индивидуальная отделка и узоры по предоставленным образцам.
Варианты предварительной обработки (влияние на конечный цвет)
- Чистка/полировка: Создает гладкие или отражающие металлические поверхности.
- Пескоструйная обработка: Придает шероховатую, матовую текстуру перед окончательной обработкой поверхности.
Мы предоставляем широкий спектр услуг по обработке алюминиевых экструзий в соответствии с конкретными требованиями. К ним относятся отрезание/удаление секций, паз, сверление отверстий, нарезание резьбы, гибка, и локальное тиснение для создания деформаций. Например, мы можем обрезать экструдированные профили до нестандартной длины, фрезеровать точные канавки, создавать резьбовые отверстия для крепежа, изгибать профили в определенные формы или применять локальную штамповку для достижения нестандартных форм или деформации.
В дополнение к этим процессам мы также предлагаем Сварка TIG/MIG для соединения алюминиевых компонентов в прочную конструкцию. Кроме того, наши услуги включают монтаж общих принадлежностейТакие элементы, как кронштейны, угловые соединители, винты, петли, торцевые заглушки и резиновые уплотнители, обеспечивают комплексные и готовые к установке профильные решения, отвечающие потребностям вашего проекта. Это гарантирует, что мы можем справиться с любыми задачами - от простой резки до изготовления и сборки по индивидуальному заказу - с точностью и эффективностью.
Для индивидуальных проектов по экструзии алюминия мы принимаем чертежи различных форматов, включая Файлы САПР, Файлы STEP, и Файлы PDF. Однако для экструзии, требующей дополнительных процессов обработки, рекомендуется обеспечить Файлы STEPОни обеспечивают точное 3D-моделирование для повышения точности обработки.
В то время как Файлы PDF приемлемы, их преобразование в чертежи CAD может привести к потере некоторых деталей, и нам придется вручную перерисовывать проект, что может увеличить время выполнения заказа. Для получения наиболее быстрого и точного предложения мы рекомендуем предоставить Файлы САПР (например, DWG/DXF) и Файлы STEP для обеспечения эффективной оценки проекта и ценообразования.
Оплата пресс-форм является неотъемлемой частью процесса экструзии алюминия на заказ. Поскольку для каждого заказа требуется уникальная пресс-форма, разработанная в соответствии с конкретными требованиями, эти формы не могут быть использованы для других изделий. Поэтому плата за пресс-форму необходима и не подлежит обсуждению.
Мы требуем 100% авансовый платеж за пресс-форму до начала разработки пресс-формы, чтобы обеспечить своевременное производство. Однако в знак признательности за вашу поддержку мы предлагаем возмещение стоимости пресс-формы или эквивалентные скидки, как только заказ достигнет определенного объема производства. Конкретные правила могут быть обсуждены в зависимости от объема заказа и деталей сотрудничества.
Минимальное количество заказа (MOQ) зависит от размера изделия. Для изделий небольшого размера MOQ обычно составляет 500 кг, а для изделий больших размеров - 2 тонны.
Мы укажем точные требования к MOQ в процессе составления коммерческого предложения. Если объем вашего заказа не соответствует MOQ, мы все равно можем организовать производство, но при этом будет взиматься дополнительная плата за предварительный нагрев пресс-формы и время наладки производства. Будьте уверены, эта дополнительная плата будет разумной, и мы стремимся сделать ее как можно более минимальной, чтобы обеспечить бесперебойное сотрудничество.
Упаковка может быть подобрана в соответствии с вашими потребностями. В качестве вариантов можно использовать защитную пленку или бумагу для разделения и защиты поверхности, а также вспененную пленку для дополнительной защиты поверхности. Продукция может быть уложена на поддоны или упакована в картонные коробки, а количество на поддоне или в коробке может быть определено заказчиком.
Стандартная упаковка включает в себя обвязку нескольких изделий полиэтиленовой пленкой и последующее закрепление на поддонах. Любые требования к упаковке, выходящие за рамки стандарта, будут учтены, а сопутствующие расходы будут четко указаны заказчику.
Производство пресс-форм обычно занимает 7 дней. После подтверждения образца, производство полного контейнера с грузом 26 тонн как правило, требует 14 дней только для экструзии. Если требуется обработка поверхности, дополнительно 3 дня потребуется. Для механической обработки потребуется дополнительное время в зависимости от сложности и объема работ. Точное дополнительное время на обработку будет определено в зависимости от конкретных требований к обработке.
Алюминиевые профили от природы устойчивы к коррозии благодаря образованию тонкого защитного оксидного слоя при контакте с воздухом или водой. Этот оксидный слой стабилен и самовосстанавливается, то есть даже если поверхность поцарапана или порезана (например, на открытых торцах или во время обработки), алюминий не ржавеет и не корродирует, как железо или сталь. Вместо этого на открытых участках быстро образуется новый оксидный слой, обеспечивающий постоянную защиту от дальнейшего окисления.
При правильном проектировании, монтаже и уходе алюминиевые профили могут служить долго. десятилетияДаже в сложных условиях. Например, необработанный алюминий легко выдерживает 20-30 лет эксплуатации на открытом воздухе, а профили с поверхностной обработкой, такой как анодирование или порошковое покрытие, могут служить еще дольше, зачастую превышая 50 лет. Это делает алюминий отличным выбором для применения в тех случаях, когда важны прочность и долговременная работа.
Цена алюминиевых профилей складывается из нескольких составляющих: стоимости сырья, стоимости экструзионной обработки, стоимости обработки поверхности, стоимости механической обработки и стоимости дополнительной упаковки. Среди них стоимость алюминия как сырья имеет тенденцию к частым колебаниям, в то время как другие цены остаются относительно стабильными. В связи с этими колебаниями наши предложения обычно действительны в течение 7 дней.
Ценообразование может быть построено по-разному в зависимости от продукта и требований. Она может быть рассчитана по весу (например, стоимость одной тонны), по длине (например, стоимость за метр), или по частям (например, стоимость единицы продукции). Для изделий, требующих значительной механической обработки, таких как радиаторыЦены, как правило, рассчитываются поштучно, чтобы точно отразить дополнительные расходы на обработку. Такой гибкий подход к ценообразованию обеспечивает соответствие расценок конкретным потребностям заказчика.
Мы можем изготовить алюминиевые профили в соответствии с техническими требованиями, которые отвечают Европейские стандарты (EN), американские стандарты (ASTM/AA), или других стандартов, указанных заказчиком. Производство по индивидуальному заказу обеспечивает соответствие профилей запрошенным стандартным требованиям.
Наше производственное оборудование предназначено для метрическая система. Если чертежи, представленные в имперская системаМы переведем их в метрические единицы для производства, чтобы обеспечить точность.
Важно отметить, что, хотя мы можем обрабатывать отверстия с имперской резьбой для крепежа, если вы требуете, чтобы мы предоставили соответствующие имперский крепежНо они не всегда могут быть в наличии на складе. Для выполнения индивидуальных заказов на крепежные изделия имперского типа обычно требуется большой объём для производства. Пожалуйста, учитывайте это при планировании вашего проекта.
