Экструдированные алюминиевые профили H | I

Алюминиевые балки I/H - также называемые алюминиевые универсальные балки-Имеют два параллельных фланца, соединенных центральным полотном, что обеспечивает превосходное соотношение жесткости и веса для балок, колонн и рам. Они эффективно контролируют прогиб и легче обрабатываются, чем стальные, благодаря меньшему весу и присущей им коррозионной стойкости.

Распространенные сплавы включают 6061-T6, 6005A-T6 и 6082-T6 для высоких структурных нагрузок, а также 6063-T5, когда требуется тонкая отделка и более жесткие допуски. Такие виды отделки, как прозрачное/черное анодирование или порошковое покрытие, повышают долговечность, а профили легко режутся, сверлятся, свариваются и крепятся.

Алюминиевые каналы I | H распространенных размеров

Как широко используемый конструкционный профиль, алюминиевые профили I/H из 6063-T5 обычно предлагаются со сбалансированными пропорциями фланцев и полотна для эффективного соотношения жесткости и веса и чистовой отделки.

Ширина	Высота	Толщины
14	13	1.2
15	32	1
20	13.7	0.6
24	10	1
25	14	1
25	30	1.5
27	52	1
28	5.4	1.2
28	7	1
30	25	1.5
50	100	5
60	60	4
60	110	5
80	50	3

Механические свойства 6063-T5

Плотность	UTS	Урожайность	Удлинение	E (Юнга)	Прочность на сдвиг	G (сдвиг)	ν Пуассона	Бринелль HBW	Термический k	Электрический %IACS	CTE
2,70 г/см³	145-190 МПа	110-160 МПа	6-12%	69 ГПа	~95-110 МПа	26 ГПа	0.33	60-80	~200-210 Вт/м-К	~45-52%	23,5 мкм/м-К

Недвижимость	Типичное значение
Плотность	2,70 г/см³
Предел прочности при растяжении, предел (UTS)	145-190 МПа
Предел прочности, текучесть (0,2%)	110-160 МПа
Удлинение (A50)	6-12%
Модуль упругости (E)	69 ГПа
Прочность на сдвиг	~95-110 МПа
Модуль сдвига (G)	26 ГПа
Коэффициент Пуассона (ν)	0.33
Твердость по Бринеллю (HBW)	60-80
Теплопроводность	~200-210 Вт/м-К
Электропроводность	~45-52 %IACS
Коэффициент теплового расширения	23,5 мкм/м-К

Нестандартные алюминиевые H | I секции

Варианты материалов:

6063-T5: Оптимальна для точной экструзии, гладкой поверхности и жесткого контроля размеров; идеальна, когда приоритетом является умеренная прочность и высококачественная отделка (анодирование, порошковое покрытие).
6061-T6: сбалансированная прочность, свариваемость и обрабатываемость; подходит для изготовления структурных рам, приспособлений и несущих конструкций общего назначения.
6005A-T6: Более высокая прочность по сравнению с 6063 при хорошей экструдируемости; хорошо подходит для средних и тяжелых конструкций, требующих лучшей жесткости по отношению к весу.
6082-T6: Один из самых прочных сплавов 6ххх с хорошими усталостными характеристиками; предпочтительно для балок, колонн и узлов с высокой нагрузкой.

Экструзия и оснастка на заказ

Мы осуществляем комплексную экструзию по вашим чертежам или физическим образцам. Наш процесс включает проектирование и изготовление пресс-форм, пробную экструзию для получения тестовых изделий и отправку образцов для утверждения перед серийным производством. Мы используем около 40 экструзионных линий, охватывающих от малых до крупных профилей, с максимальной мощностью пресса 6 000 тонн для изготовления тяжелых профилей и крупносерийного производства.

Индивидуальная отделка поверхности

Мы предлагаем широкий спектр отделок, отвечающих эстетическим, антикоррозийным и функциональным требованиям. Варианты включают:

Анодирование: Прозрачное, черное, бронзовое, твердое анодирование; контролируемая толщина (например, 8-25 мкм для архитектурного анодирования, 25-60 мкм для твердого анодирования); матовое, сатиновое или яркое покрытие.
Порошковая окраска: Полиэфирные, эпоксидные или гибридные системы; широкая цветовая палитра RAL; глянцевые, матовые или текстурированные эффекты; доступны составы, устойчивые к УФ-излучению на открытом воздухе.
Электрофоретическое покрытие (E-coat): Равномерная, тонкопленочная защита с отличной насыщенностью цвета; подходит для сложных геометрических форм.

Обычные алюминиевые секции I | H поставляются в серебристом или черном цвете. Серебристый цвет обычно достигается путем фрезерования или прозрачного (натурального) анодирования. Черный цвет может быть получен путем черного анодирования или порошкового покрытия. Для декоративной отделки секций I | H доступен более широкий спектр эффектов, включая матовое, полированное, бисероструйное, текстурированное порошковое покрытие и специальные анодированные оттенки.

Обработка и нанесение логотипов

Мы предлагаем прецизионную обработку с ЧПУ (резка, фрезерование, сверление, нарезание резьбы, зенкерование, прорезание пазов) с удалением заусенцев и жесткими допусками по чертежу. Для нанесения логотипов или идентификаторов мы можем нанести простые и долговечные знаки с помощью лазерной гравировки или трафаретной печати на анодированные или покрытые поверхности; размер и расположение подтверждаются образцом перед производством.

О HTS-ALU

HTS New Materials (Цзянси, Китай) - ведущий производитель алюминиевой экструзии с 40+ современными линиями и прессами до 6 000 тонн. Мы поставляем профили для строительства, промышленного использования, а также двери/окна премиум-класса, включая профили с терморазрывом.

Возможности включают анодирование, порошковое покрытие, фторопластовое покрытие и перенос древесной текстуры. Мы также предлагаем комплексную механическую обработку и изготовление: ЧПУ, фрезерование, штамповка, сверление, нарезка резьбы, прецизионная резка, сварка и сборка - мы предоставляем готовые к использованию решения, учитывающие особенности конкретного проекта.

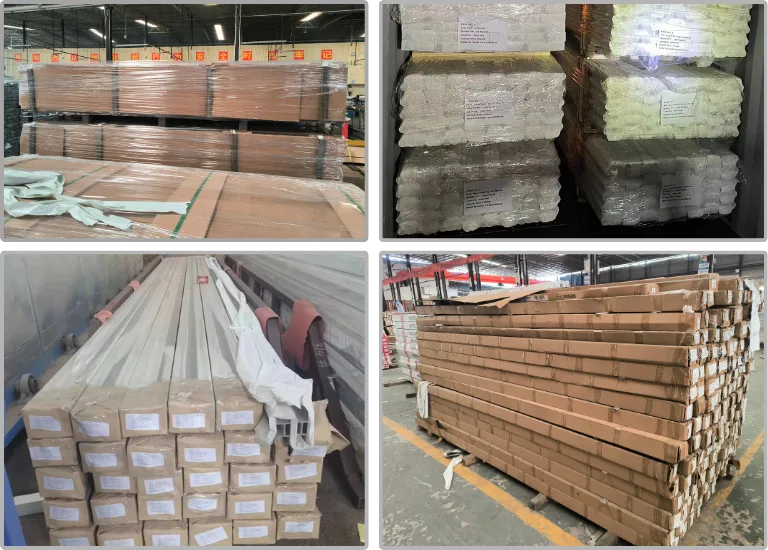

Варианты упаковки

Наша фабрика

Наш завод оснащен 40 экструзионными производственными линиями для эффективного производства алюминиевого профиля. У нас есть одна линия анодирования и электрофореза, а также две машины вертикального напыления и две машины горизонтального напыления для обработки поверхности. Кроме того, мы располагаем двумя пескоструйными машинами и шестью линиями для трансферной печати по дереву, что позволяет нам выполнять различные эстетические виды отделки. Для поддержки производства у нас есть печи для литья алюминиевых прутков, печи для старения, печи для отжига, оборудование для обработки водяного охлаждения и механическое оборудование, что обеспечивает все возможности для выпуска высококачественной продукции.
